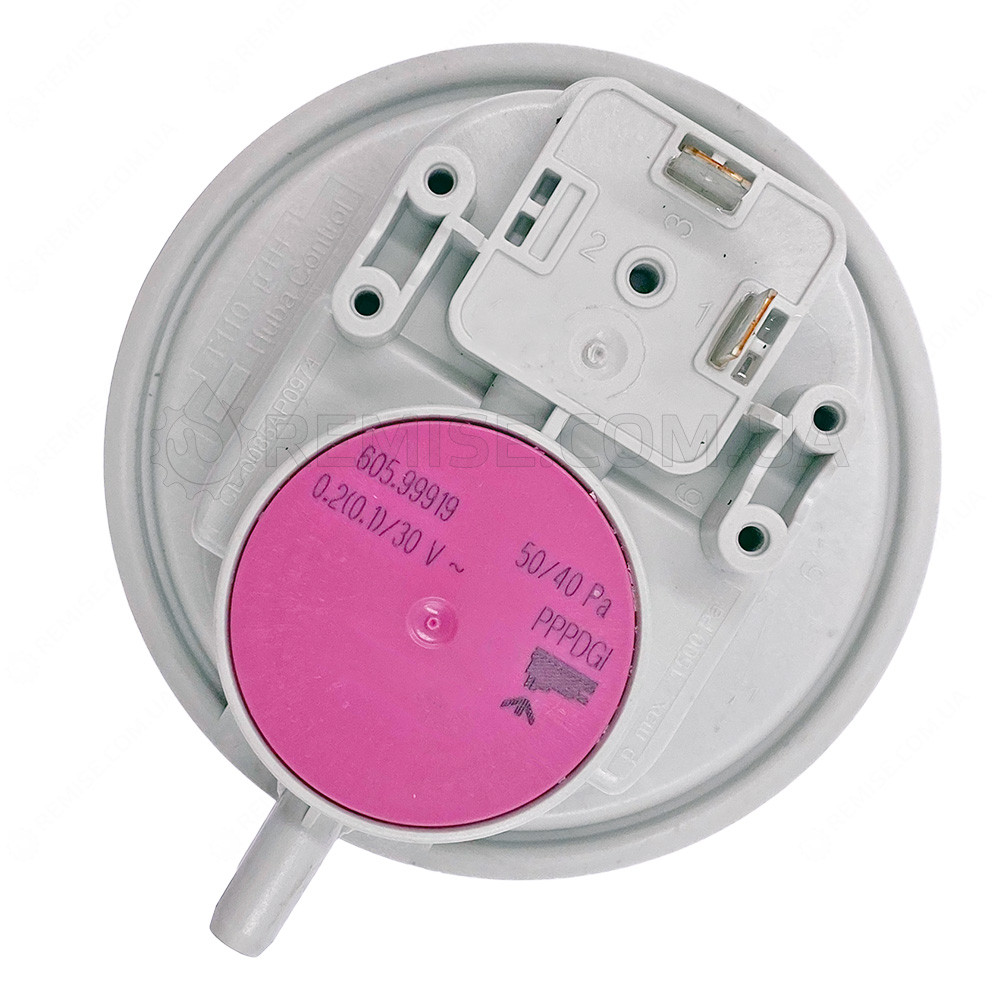

Пресостат 50/40Pa Fondital Nova Florida 6YPRESSO00

Пресостат газового котла Fondital Nova Florida CTFS - 6PRESSOS06 (6PRESSOS03)

Пневмореле, пресостат встановлений в газовому турбованим котлі Fondital (Nova Florida):

• Пресостат (або диференціальне реле тиску диму) контролює роботу вентилятора газового котла, регулює процес димовидалення і дає дозвіл на роботу пальника. Цей датчик являє собою плоский корпус, внутрішній об'єм якого розділений чутливою мембраною, до якої приєднаний трьохконтактний мікроперемикач. Y-подібна трубка служить для відведення конденсату. У корпусі пресостату на мембрану впливає, з одного боку, атмосферний тиск повітря, а з іншого — тиск димових газів, що викидаються вентилятором. Таким чином, об'єднуються два імпульсу тиску (негативний і позитивний).
• Під час нормальної роботи пальника працює вентилятор, який створює тиск, впливаючи при цьому на мембрану, яка переміщаючись, змінює стан мікроперемикача з нормально розімкнутого у стан нормально-замкнутого. Під час підпалу мікропроцесор подає напругу на контакти реле вентилятора, включаючи його в роботу. Після запуску вентилятора діафрагма реле тиску змінює своє положення, по ходу перемикаючи контакти мікроперемикача. Замикаються контакти c і по. Мікропроцесор підключає секцію розпалу й контролю полум'я. Після закінчення роботи котла контакти реле повинні повернутися у вихідне положення (контакти c і nc замкнуті).

Пресостат Huba Control 50/40Pa застосовується і в котлах:
